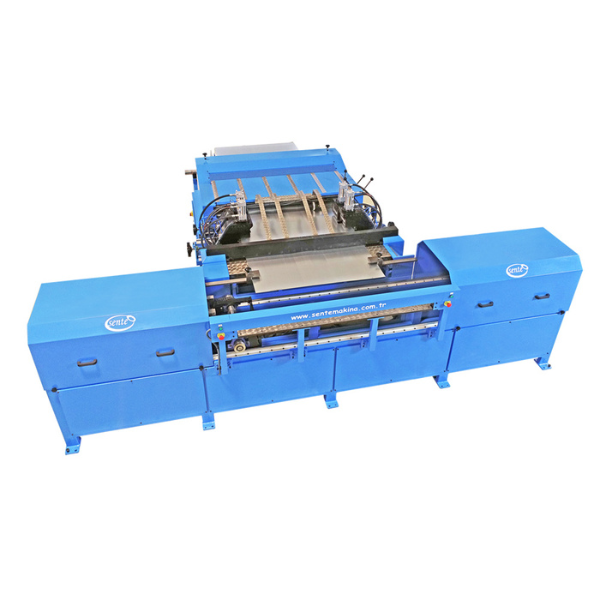

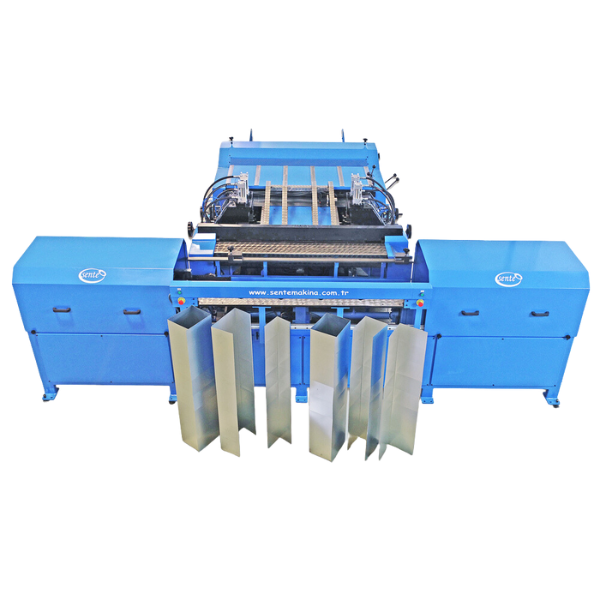

Linha de fabrico de conduta quadrada mais fecho Pittsburgh e aba em automático

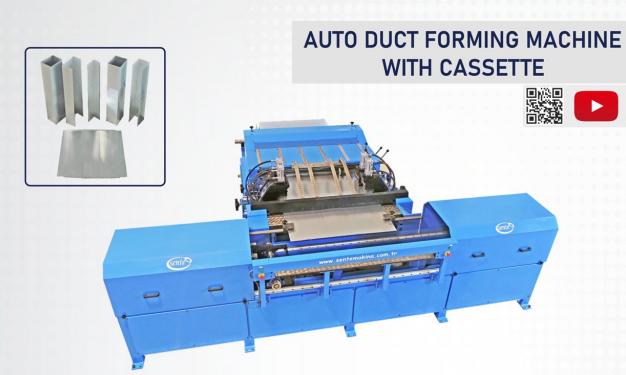

Esta máquina e máquina formadora de dutos com entalhadores tem as mesmas características, além de seu sistema de cassete. É uma máquina muito útil para produzir dutos auto-laminados TDF/TDC.


Descrição

Esta máquina e máquina formadora de dutos com entalhadores tem as mesmas características, além de seu sistema de cassete. É uma máquina muito útil para produzir dutos auto-laminados TDF/TDC, pois faz entalhes C e P para deixar a chapa pronta para ser alimentada à máquina formadora de flange TDF/TDC. Além disso, elimina a necessidade de uma máquina formadora de fechaduras, pois faz macho e fêmea de pitsburgh, o que diminui o tempo e o esforço de produção e aumenta seu lucro.

A máquina pode ser configurada tanto para deslizar no flange quanto para o tipo de flange TDF/TDC, isso pode ser feito facilmente a partir de sua tela sensível ao toque.

A máquina é totalmente controlada por um sistema plc avançado, o que significa que você só precisa inserir os detalhes da produção na tela sensível ao toque da máquina e todas as operações serão feitas automaticamente, além de manter o registro da produção para você verificar quando necessário.

Detalhes técnicos

Poder : 12 KW
Tensão-Frequência : 380/400 VAC / 50 – 60 Hz / 3Ph+PE
Atual : 31A
Unidade Hidráulica : Sim / 80 Bar
Projeto Cilindro : Projeto Z
Lubrificação : Automático
Velocidade de alimentação : 6 m/dia
mín. Tamanho do duto : 150mmx150mm (com estojo) / 125mmx125mm (duto prismático clássico)
Tipo de entalhe : TDF, TDC, PDF
Tipos de dutos : Reto, Tipo L, Tipo U, Duto Completo
Tipos de costura : Pittsburgh, Snaplock, Nulock
Capacidade do Desbobinador : Diâmetro interno: Ø508mm / máx. Largura da Folha 1500mm
Espessura da Folha :          Sem Cassete Com Cassete

0,50 mm – 1,25 mm Galvanizado, 0,50 mm – 1,00 mm Galvanizado,

0,50mm – 0,80 mm S. Aço 0,50mm – 0,70 mm S. Aço

Dimensões da máquina : 8,7mt x 4,7mt (com 3 desenroladores)
Peso da máquina : 4000 Kg
Opções : * Cilindro de Design Duplo (Design Z + Design Trapez)

* Rotulagem Automática
