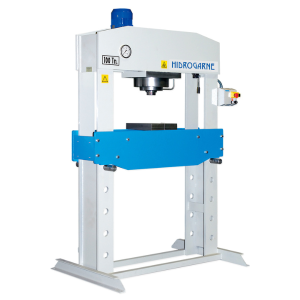

Prensa hidráulica de duplo montante com bancada fixa Serie F

Projetamos as prensas hidráulicas de oficina de leito fixo e montagem dupla da série F com uma gama de quatro potências diferentes variando de 100 a 300 toneladas.

Especialmente projetado para realizar estiragem, extração, bucha, puncionamento, dobra, endireitamento , etc.


Descrição

Projetamos as prensas hidráulicas de oficina de leito fixo e montagem dupla da série F com uma gama de quatro potências diferentes variando de 100 a 300 toneladas.

Especialmente projetado para realizar estiragem, extração, bucha, puncionamento, dobra, endireitamento , etc.

As prensas hidráulicas da série F de última geração evoluíram para uma multifuncionalidade de utilidades , como a incorporação de equipamentos de dobragem e puncionamento ou a possibilidade de instalação de almofada ou ejector hidráulico .

Trabalham com pressão hidráulica inferior a 320 BAR para garantir maior durabilidade de todo o sistema hidráulico.






ESTRUTURA E TABELAS

As prensas hidráulicas de oficina da série F consistem em uma estrutura eletrossoldada feita exclusivamente de aço S355JR. É usinado no final do processo de soldadura para garantir perfeito paralelismo e precisão . Calculado e projetado com software de elementos finitos. Com tudo isso, garantimos sempre nossos altos padrões de precisão e qualidade .

Possuem bancada fixa para maior robustez .

Inclui dois blocos de suporte fresados.

Podemos diferenciá-los em três modelos:

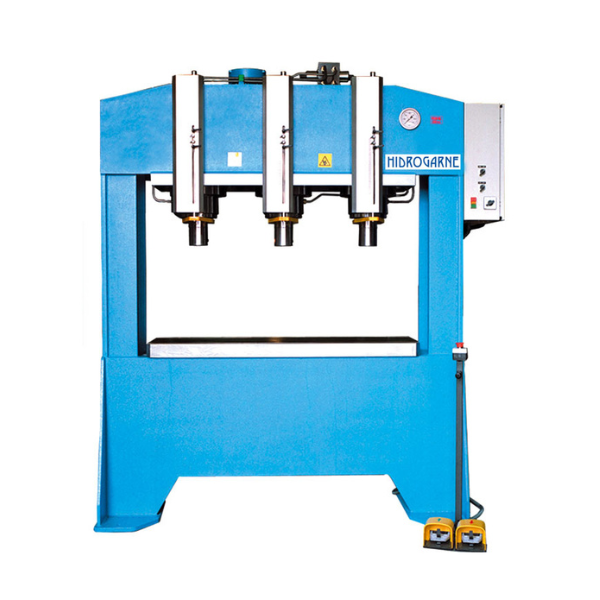

  • Modelos FDM : Possuem cabeçote fixo e permitem a instalação de vários cabeçotes na mesma máquina.
  • Modelos FLM : Possuem cabeçote giratório deslocável , tem um sistema de travamento manual.
  • Modelos FLV : Possuem cabeçote móvel por meio de volante e transmissão por cremalheira , providos de sistema de travamento manual.



CILINDRO E GRUPO HIDRÁULICO

Cilindro de dupla ação com luva lapidada, pistão cromado e guias antidesgaste . É fornecido com uma pinça removível e intercambiável para evitar a deterioração do êmbolo e usinado na extremidade para adaptar as ferramentas. Incorpora um padrão anti-rotação do cilindro com frente milimétrica e fins de curso que nos permitem regular confortavelmente o curso do cilindro.

Grupo hidráulico motorizado de duas velocidades com desconexão automática da velocidade rápida. Inclui válvula de descompressão do cilindro .

Manómetro de glicerina com leitura em toneladas.



INSTALAÇÃO ELÉTRICA E SEGURANÇA

O quadro elétrico incorpora um seletor que permite escolher o tipo de trabalho que se deseja realizar em modo manual ou semiautomático e um seletor para escolher a operação em velocidade rápida ou lenta .

O acionamento da máquina é feito através de pedais elétricos de baixa tensão .

São fornecidos com um manual de instruções.

Ele atende e satisfaz todos os requisitos essenciais de saúde e segurança de acordo com os regulamentos CE.

Características

MODELO FDM-100 FDM-150 FDM-220 FDM-300
Poder t 100 150 220 300
Poder do motor kw 4 4 5,5 7,5
Velocidade de trabalho mm/s 3.1 2 2.2 2
Velocidade de aproximação mm/s 9.2 9.9 9 9.9
Velocidade de retorno mm/s 14.4 15.4 16.2 14.7
Pressão bar 320 320 320 320
Curso do pistão milímetros 250 250 300 300
Luz frontal milímetros 1050 1050 1500 1500
Luz lateral milímetros 190 240 270 330
Luz máxima vertical milímetros 500 500 600 600
Luz bancada milímetros 340 400 470 530
Altura de trabalho milímetros 800 800 900 900
Frontal total milímetros 1600 1670 2140 2180
Lateral total milímetros 800 800 1000 1000
Alto total milímetros 2280 2405 2835 2925
Peso kg 1750 2050 3680 4350



MODELO FLM-100 FLM-150 FLV-220 FLV-300
Poder t 100 150 220 300
Poder do motor kw 4 4 5,5 7,5
Velocidade de trabalho mm/s 3.1 2 2.2 2
Velocidade de aproximação mm/s 9.2 9.9 9 9.9
Velocidade de retorno mm/s 14.4 15.4 16.2 14.7
Pressão bar 320 320 320 320
Curso do pistão milímetros 250 250 300 300
Movimento da cabeça milímetros 1050 1000 950 900
Luz frontal milímetros 1500 1500 1500 1500
Luz lateral milímetros 180 240 280 330
Luz máxima vertical milímetros 500 500 600 600
Luz bancada milímetros 340 400 480 530
Altura de trabalho milímetros 800 800 900 900
Frontal total milímetros 2050 2120 2140 2180
Lateral total milímetros 800 800 1000 1000
Alto total milímetros 2375 2470 2835 2925
Peso kg 2170 2680 3720 4390

Equipamentos Opcionais

  • Regulador de pressão frontal
  • Equipamento de puncionamento para diâmetros de 6 mm a 40 mm com batente elástico antideformação
  • Equipamento de puncionamento para diâmetros de 6 mm a 100 mm com batente elástico antideformação
  • Equipamento de puncionamento para diâmetros de 6 mm a 160 mm
  • Equipamento dobrável de 415 mm de comprimento. Amarração Promecam.
  • Equipamento de dobragem de 1.020 mm de comprimento com 2 guias laterais para garantir o paralelismo da dobra. Amarração Promecam.
  • Mesa inferior usinada com slots DIN-650
  • Mesa superior com 2 ou 4 guias e usinada com ranhuras DIN-650
  • Almofada hidráulica
  • Ejetor hidráulico
  • Cabeças adicionais
  • Ajuste mecânico do cilindro (disponível até 100 t)
  • Operação de botão de duas mãos com módulo de segurança nível IV
  • Geometria adaptada às suas necessidades
