Processamento de vigas CNC 3ADM 10

Com a linha de perfuração de vigas CNC de três eixos 3ADM 10, no entanto, cada viga produzida é da mais alta qualidade. A precisão e a consistência do 3ADM se traduzem em estruturas de aço mais seguras e com melhor desempenho, algo que é crucial para projetos de construção de grande escala e de alto estresse. Da mesma forma, o 3ADM não apenas resultou em produção mais rápida e trabalho de maior qualidade, mas também tornou a construção mais acessível, ajudando a impulsionar a inovação e a mudança em todo o setor.

Em termos de recursos, o 3ADM tem a capacidade de perfuração de perfis H, I e U ou ângulos com diâmetro padrão de ⅜-1-9/16” (10-40 mm). Enquanto o modelo 1ADM possui um fuso e a capacidade de perfurar um perfil de três lados girando +90/-90 graus, o modelo 3AM possui três fusos e a capacidade de perfurar os perfis de viga de três lados independentemente ao mesmo tempo. O modelo 3ADM mais avançado também é fabricado com equipamentos de primeira classe, como Mitsubishi e Siemens, fornecendo qualidade e confiabilidade adicionais combinadas com o forte suporte pós-venda da Akyapak.

Categories: , Tags:

Descrição

As vigas podem ser perfuradas sem cravá-las ao longo do comprimento das vigas de 500 mm. | 20” Por exemplo; se os diâmetros dos furos forem de 10 mm | 3/8” e as distâncias entre cada orifício são de 40 mm, | 1,57” o fuso é capaz de fazer 12 furos sem mover a viga e isso significa que você pode economizar muito tempo na operação.

E isso significa uma grande economia de tempo. Além disso, há mais uma vantagem do sistema 3ADM que o torna elegível para fazer marcação em 3 superfícies (opcional). A marcação de 3 eixos também está disponível como opção.

Em primeiro lugar, o material a perfurar (perfil, perfil de caixa, ângulo) é colocado no transportador de alimentação. A peça de trabalho, sendo segurada com a garra da unidade de acionamento, é conduzida para dentro da furadeira e a posição da peça é ajustada para zero pela luz do laser.
A peça de trabalho perfurada é conduzida para a serra de fita angular (opcional) com a garra da unidade de acionamento. O corte pode ser executado no comprimento e ângulo desejados (-45/+60”). Rolos serrados de material são conduzidos para o transportador de saída.



Capacidade de encaixe sem mover a viga em 500 mm.













Não há necessidade de acionar o feixe durante o processo (dentro de 500 mm)
Três eixos com sub-eixo
Processo maximizado
Tempo de processamento reduzido e maior eficiência

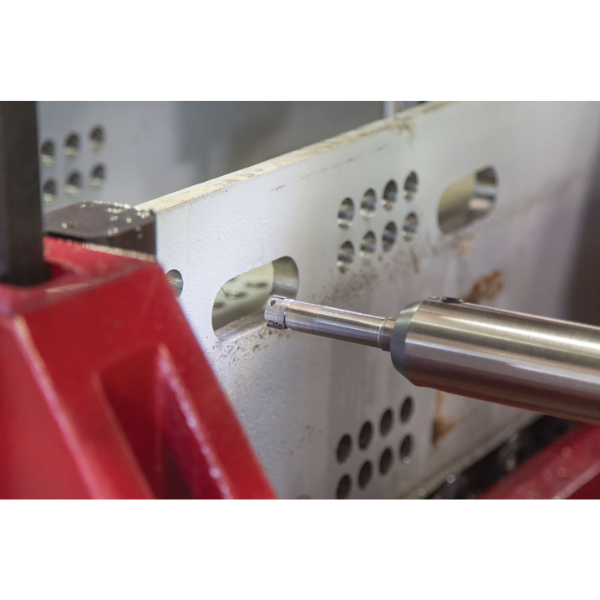

Através de 3 unidades de fuso independentes no modelo 3 ADM, o perfil pode ser perfurado em 3 lados ao mesmo tempo.
