Plasma Eckert Jantar

Alta velocidade, precisão e versatilidade. A máquina de corte a plasma e oxigénio mais popular.

É o modelo mais escolhido entre todas as máquinas da Eckert, pela sua dinâmica e custo benefício. A mesa de corte Jantar é usada por várias centenas de grandes e pequenas empresas em toda a Europa que procuram desempenho insuperável e baixos custos de produção.


Descrição

CARACTERÍSTICAS

Mesa de corte a plasma Eckert, modelo Jantar

A máquina de corte modelo Jantar pode ser equipada com sistema de corte a plasma e oxigénio . Além disso, a sua funcionalidade pode ser melhorada utilizando a ampla gama de equipamentos adicionais, por exemplo, marcação por plasma e punção, perfuração e também processamento de tubos e perfis.

Vantagens principais:

  • versão base com preço atraente
  • corte de precisão 2D, altamente dinâmico para chapas, tubos e perfis
  • capacidade para processamento de chapas de 0,5 mm a 100 mm de espessura
  • base alargada de parâmetros de corte (predefinidos)
  • possibilidade ilimitada de aumentar o comprimento da área de trabalho
  • opções de personalização individuais

Tecnologia:

Mesas de corte a plasma

Construção

A construção do pórtico é baseada em vigas de aço soldadas que, graças ao alívio das tensões, são caracterizadas pela alta rigidez, mantendo uma massa relativamente pequena. As soluções de construção aplicadas garantem a estabilidade da geometria da máquina que não é propensa a desajustes, quando sujeita ou, a grandes pesos ou cargas térmicas. Garantia de alto desempenho nos processos, principalmente, nas empresas que trabalham em 2 ou 3 turnos.





Painel de controle touchscreen

Painel de controle ECS872

O painel de controlo ECS872 é um dispositivo industrial de alta qualidade, equipado com ecrã touch screen. Componentes eficientes e construção resistente para condições extremas de produção, garantem uma operação sem falhas. A funcionalidade insuperável do software proprietário e a interface intuitiva da drive, permitem a exploração total da capacidade da máquina.







Mesa de corte a plasma

Mesa de aspiração por vácuo

As mesas de sucção modulares asseguram a eliminação eficiente de poeiras durante o processo de corte. Implementação da máquina de corte com a construção autoportante como base para o quadro com grades substituíveis, a fim de, garantir a melhor segurança e desempenho possível da mesa. A mesa de corte vem equipada com sistema inteligente de descarga de poeira da área de corte. Cada segmento é composto por uma estrutura de suporte com canais de descarga, viga diagonal, tanque de sucata e canais controlados pneumaticamente..





plasma Eckert Jantar

Tocha de oxigénio

O maçarico de oxigénio é a solução de corte destinada ao corte de aços estruturais não só de baixo teor de carbono, bem como de baixo teor de aço. Com capacidade de processar uma ampla gama de espessuras de materiais. A tocha vem equipada com sensor de altura, ignição automática e possibilidade de ajuste manual do ângulo.







plasma Eckert Jantar

Suporte HD 3000

O suporte HD3000 permite a plena utilização das tochas de plasma de última geração. A aplicação da engrenagem do fuso de esferas e do servomotor de alto torque é o único acionamento e suporte na resolução dos eixos Z, para que, exista mais dinâmica e maior precisão no controle da tocha. Além disso, garante a distância perfeita entre a cabeça de corte e o material, com o fim de, se obter máxima qualidade de corte. O suporte HD3000 vem equipado com sensores: anti colisão, toque elétrico ou mecânico e sensor de altura, a fim de, permitir o uso de tecnologias como a Contour Cut®, Contour Cut Speed®, Diameter Pro® e True Hole®.









Especificações

Fontes de alimentação de plasma padrão

Hypertherm Máx. piercing Máx. da borda
Powermax 65 16 milímetros 32 milímetros
Powermax 85 20 milímetros 38 milímetros
Powermax 105 22 milímetros 50 milímetros
MaxPRO 200 32 milímetros 75 milímetros
XPR 170 40 milímetros 60 milímetros
XPR 300 50 milímetros 80 milímetros



Kjellberg Máx. piercing Máx. da borda
PA-S45W 20 milímetros 45 milímetros
HiFocus 80i 15 milímetros 25 milímetros
HiFocus 130 25 milímetros 40 milímetros
HiFocus 161i Neo 30 milímetros 50 milímetros
HiFocus 280i Neo 40 milímetros 70 milímetros
HiFocus 360i Neo 50 milímetros 80 milímetros
SmartFocus 130 25 milímetros 40 milímetros
SmartFocus 200 30 milímetros 60 milímetros
SmartFocus 300 40 milímetros 80 milímetros
Q1500 30 milímetros 60 milímetros
Q3000 40 milímetros 80 milímetros



Dinâmica térmica Máx. piercing Máx. da borda
UltraCut 100 15 milímetros 20 milímetros
UltraCut 200 40 milímetros 65 milímetros
UltraCut 300 45 milímetros 75 milímetros

Os dados dependem do material envolvido e da sua estrutura. A capacidade de perfurar depende do material, da espessura, do sensor de altura e do drive.

Dados técnicos

Modelo Jantar
Drives Servo AC
Largura de corte 1500, 2000, 2500, 3000 mm
Comprimento de trabalho útil  qualquer comprimento a partir de 1500 mm
Velocidade de posicionamento 25000 mm/min
Espessura de corte a 100 mm
Qualidade de corte PN-EN ISO 9013
Precisão de posicionamento PN-EN 28206
Altura da mesa de corte 740-760 mm



Equipamento adicional

Perfuração

O dispositivo de furação é utilizado para furação localizada nos elementos de corte para preparação de furos de rosca. Em muitos fabricantes, substituiu com sucesso a perfuração manual por pontos, que foi realizada com um grande custo de tempo e mão de obra.









Transpalet automático

A mesa de paletes intercambiáveis ​​é composta por duas áreas de trabalho que permitem a possibilidade de entrar e sair alternadamente da área de trabalho permitindo a descarga de elementos acabados e carregamento de material novo. A mesa de paletes é equipada com alimentador de correia responsável por coletar elementos pequenos demais para reter na grelha. A mesa está equipada com portões a laser de segurança para realizar a segurança necessária do trabalho.





Sistema de exaustão de fumos

O sistema de exaustão de fumos é usado para eliminar fumos potencialmente perigosos e subprodutos de poeira das operações de corte térmico. Oferecemos modelos com área de filtro na faixa de 80 a 240 m2 e eficiência de até 15.000 m3/h. O sistema opcional de extinção de faíscas garante o amortecimento das brasas incandescentes e proporciona uma vida útil mais longa dos cartuchos de filtro







Marcação por punção

O dispositivo de marcação por punção é montado no suporte especial. O sistema de marcação aplica permanentemente a inscrição de texto nas chapas metálicas. A marcação é realizada pela agulha temperada que está perfurando a área marcada.









Marcação por plasma

Marcação de linhas, inscrições e formas na chapa metálica – facilita a soldagem e a conformação de acordo com as formas especificadas. A marcação também é usada na descrição tecnológica para rastreabilidade de alguns elementos, pois é o requisito da norma DIN-EN 1090.









Sistema ESR

Dispositivo opcional que pode operar fora da área de trabalho da máquina de corte, utilizando cabeçote de plasma ou oxigênio. A extensão especial do pórtico permite a operação desimpedida do carro sobre o rotor que controla a direção do movimento do tubo. O rotador está equipado com engrenagem especial com cabeça rotativa para cortar os tubos de 50-900 mm de diâmetro.







Extensão do pórtico

A extensão do pórtico amplia a capacidade de usinagem dos elementos de tamanho grande colocados em área estendida. Para um ajuste rápido e fácil, a área estendida está equipada com um controle remoto adicional com todas as funções necessárias.

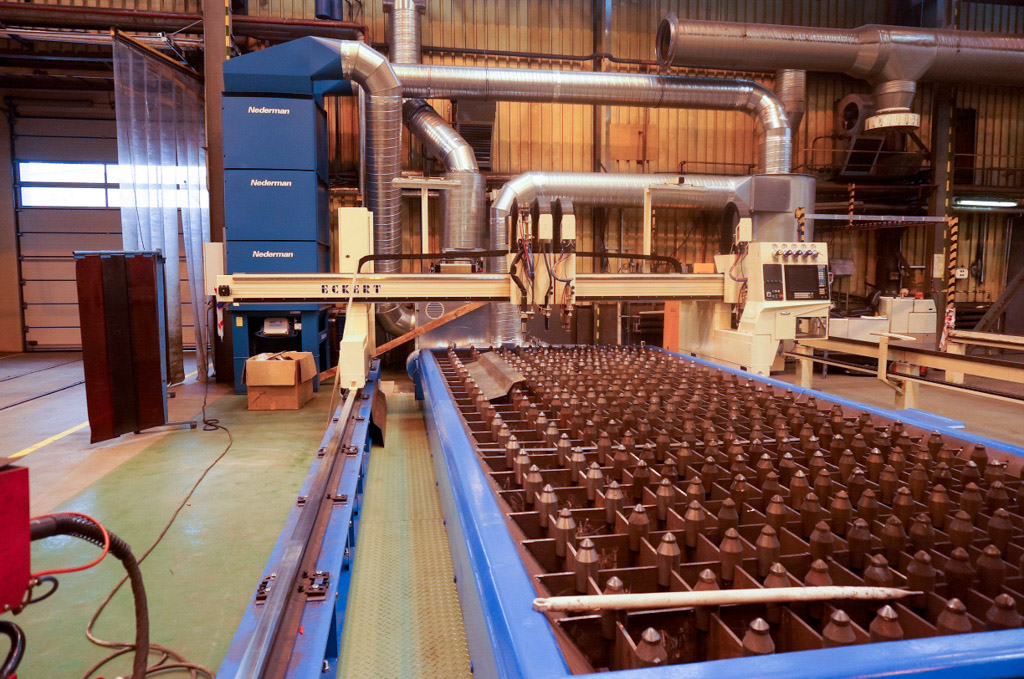

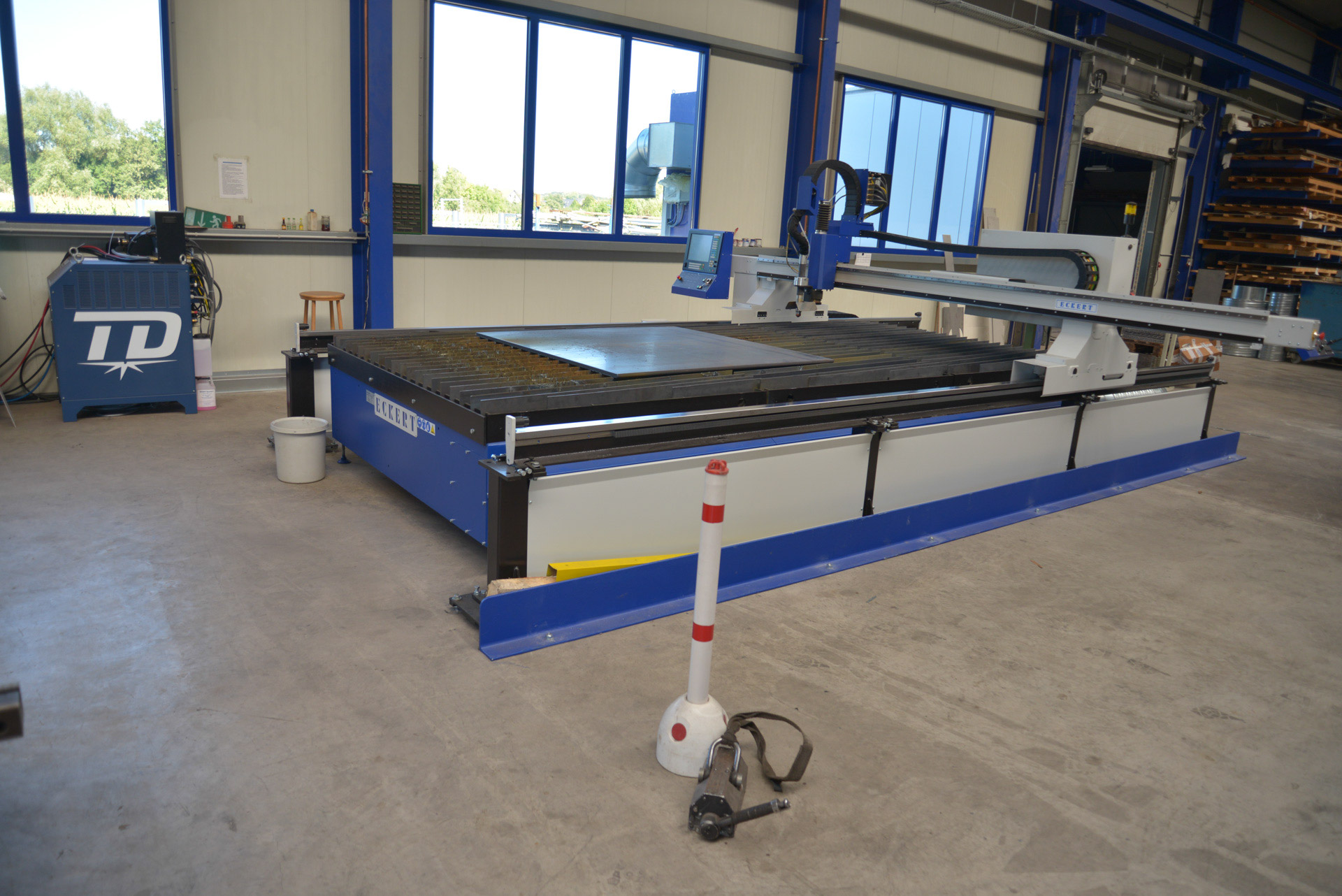

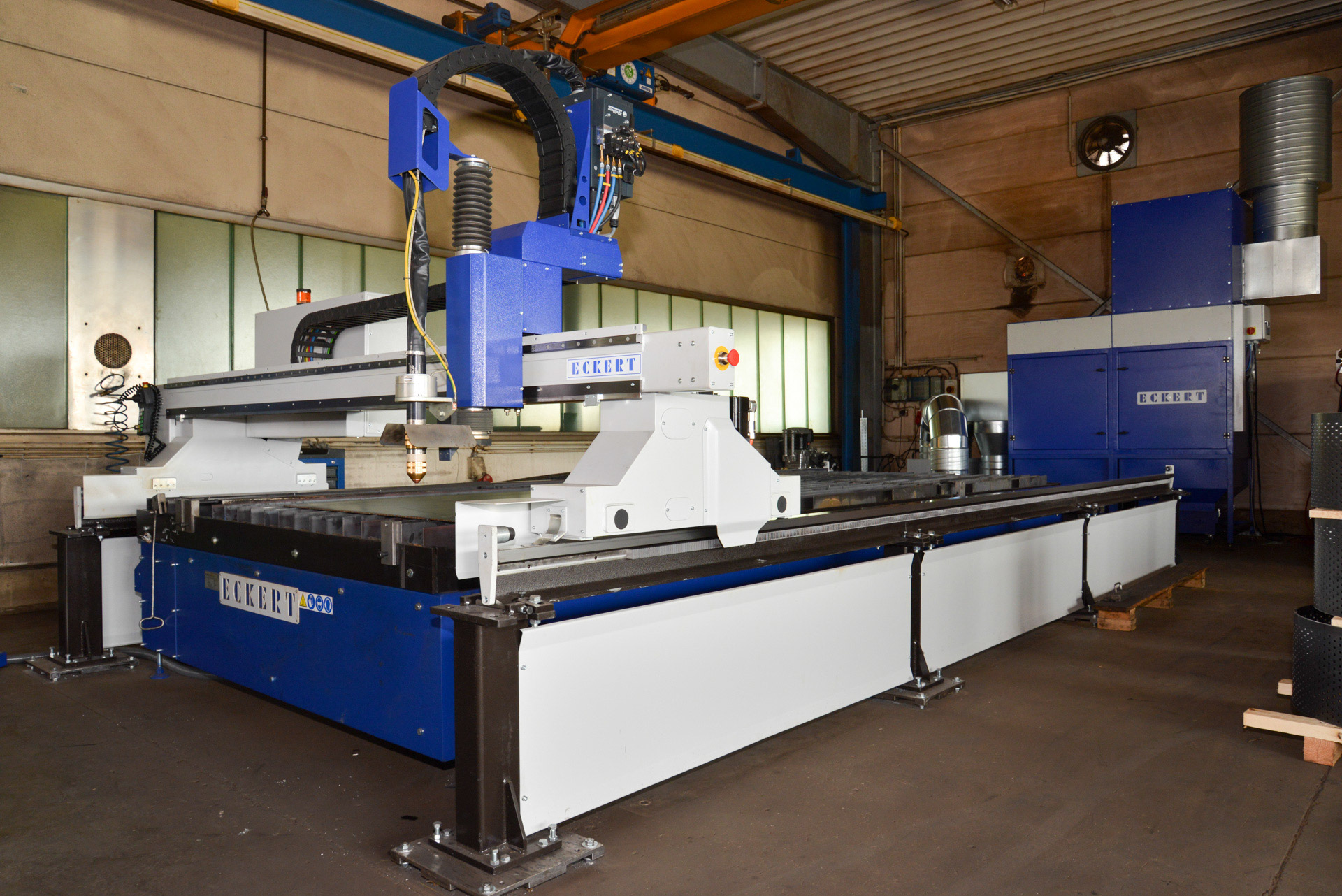

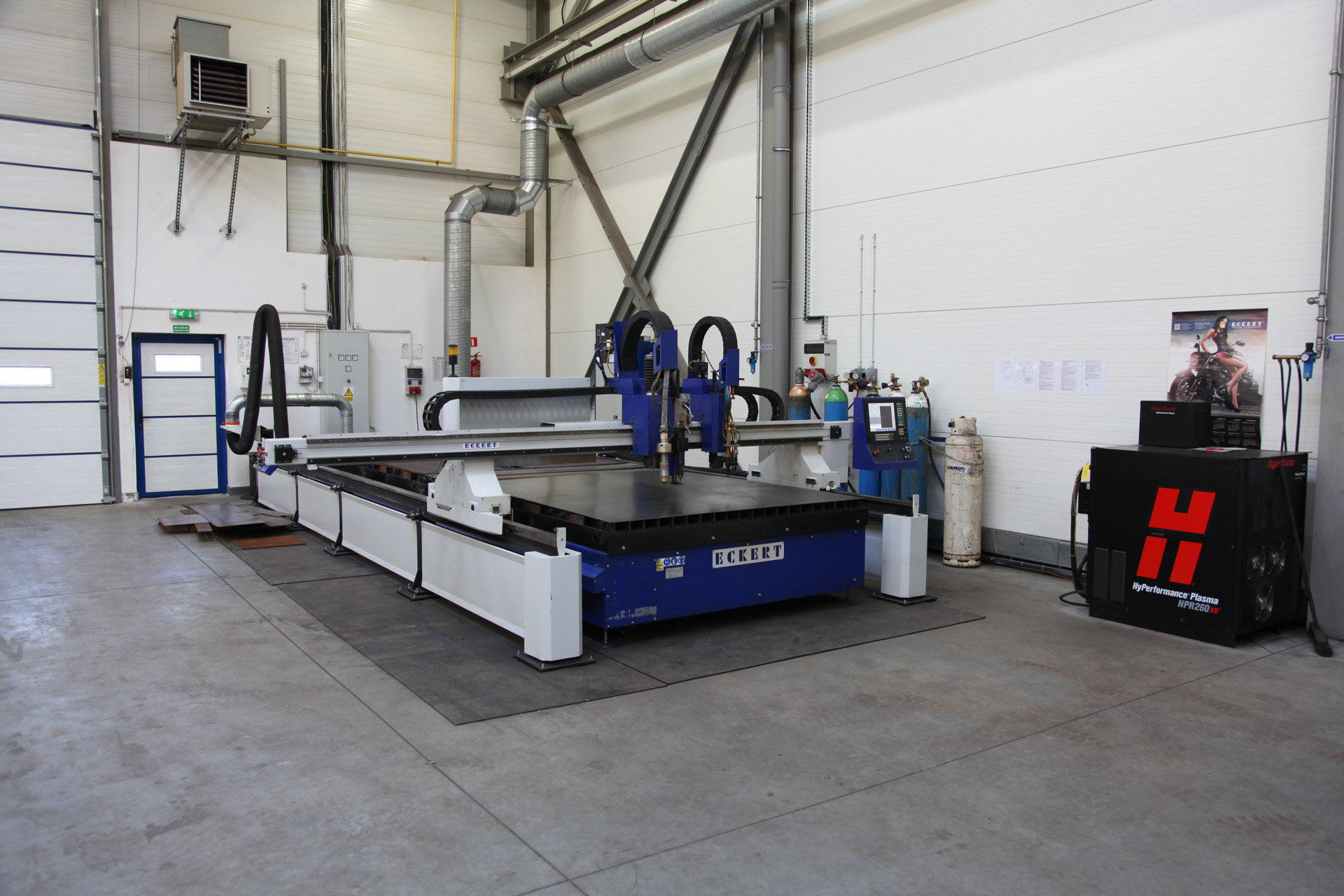

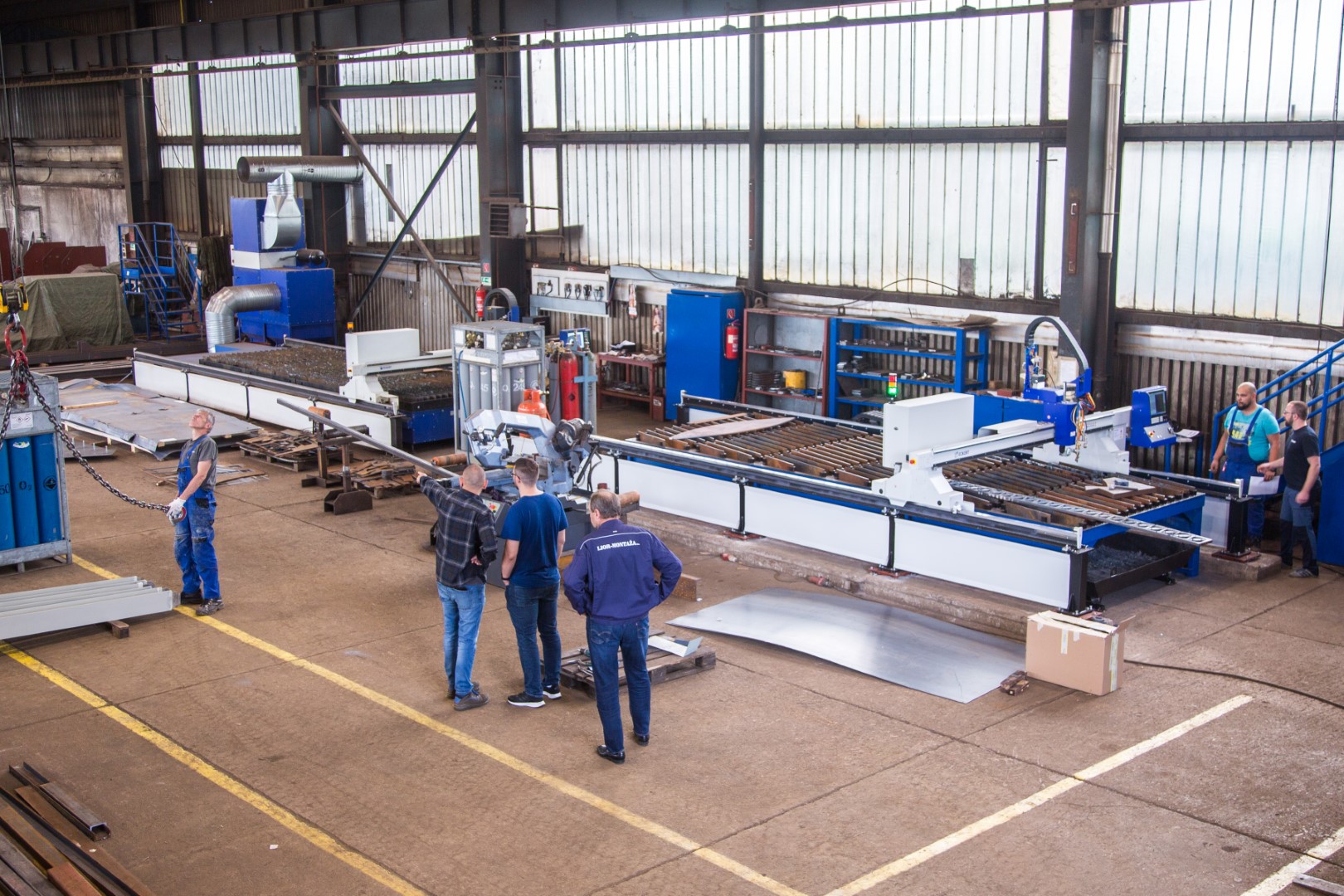

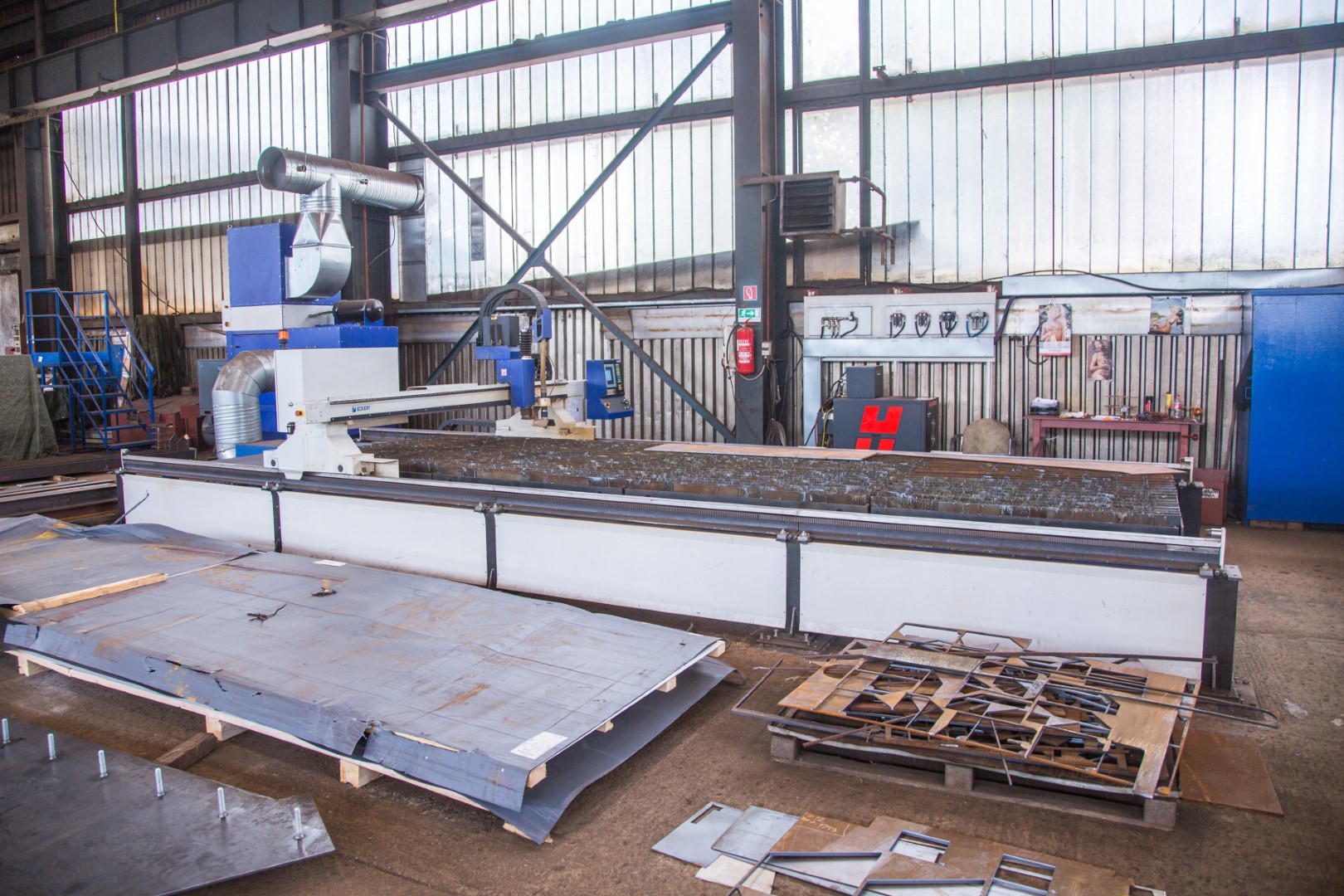

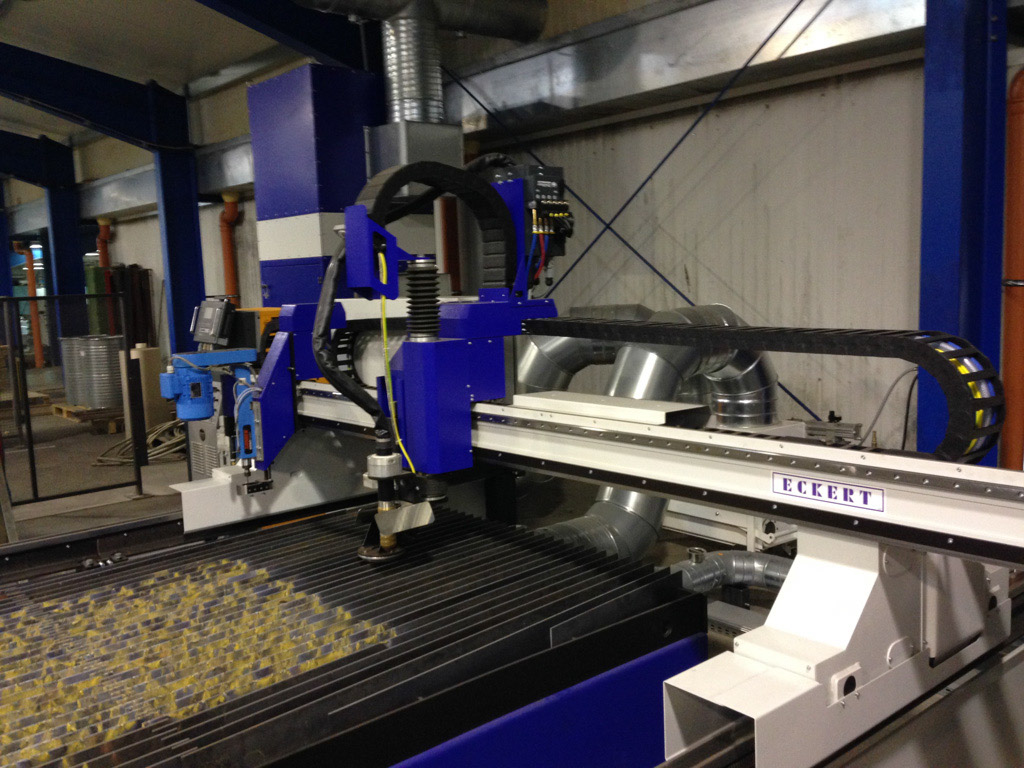

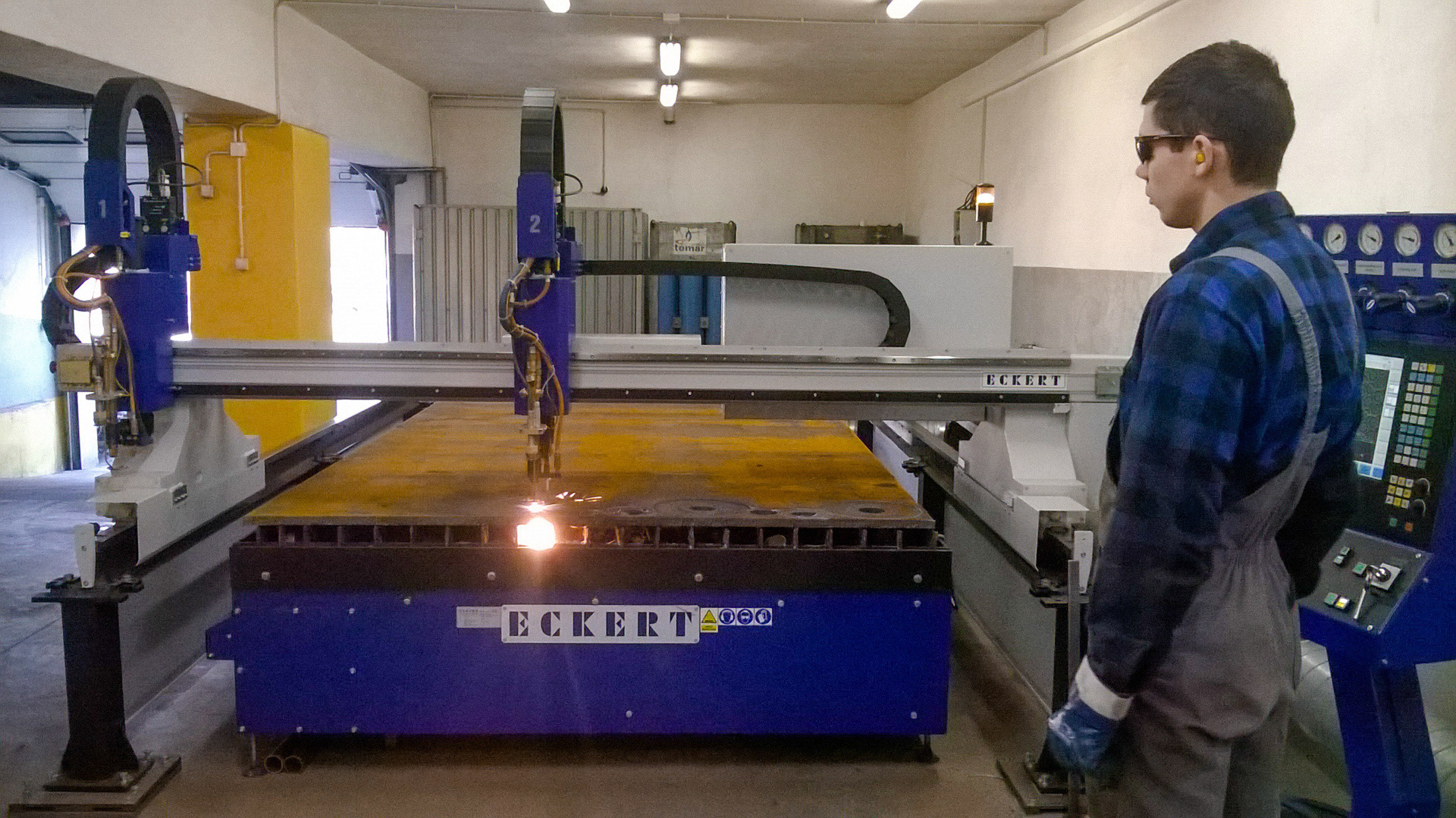

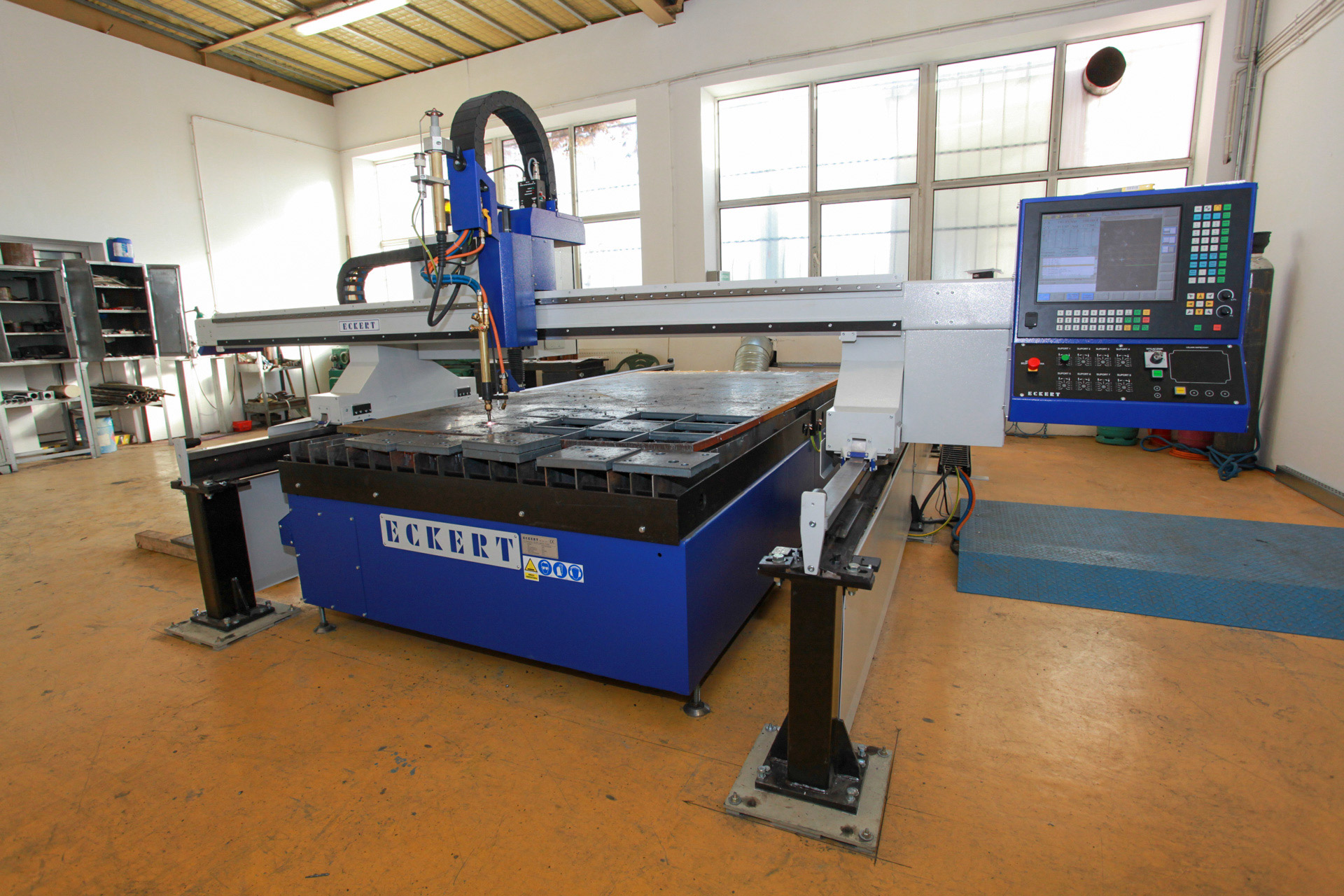

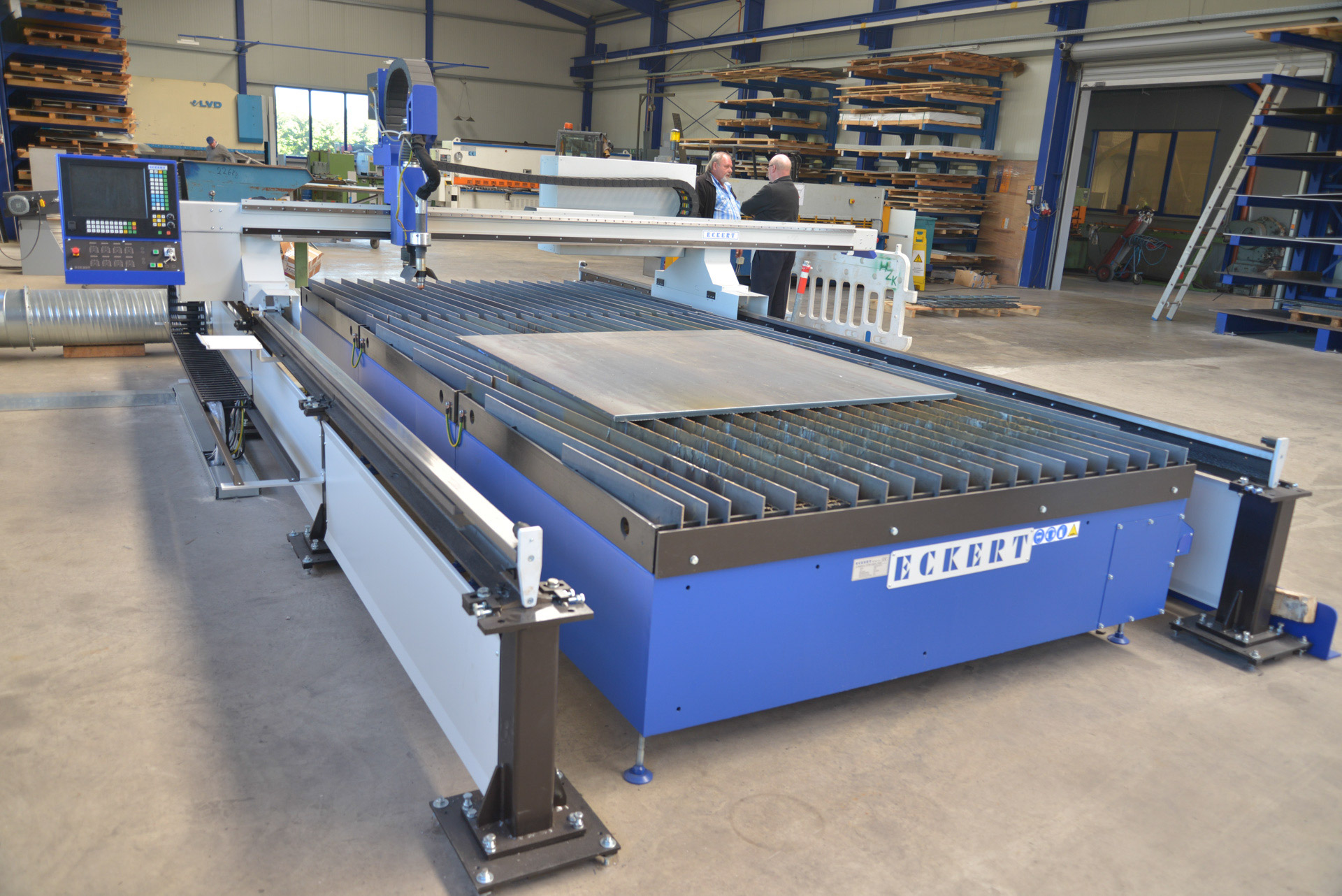

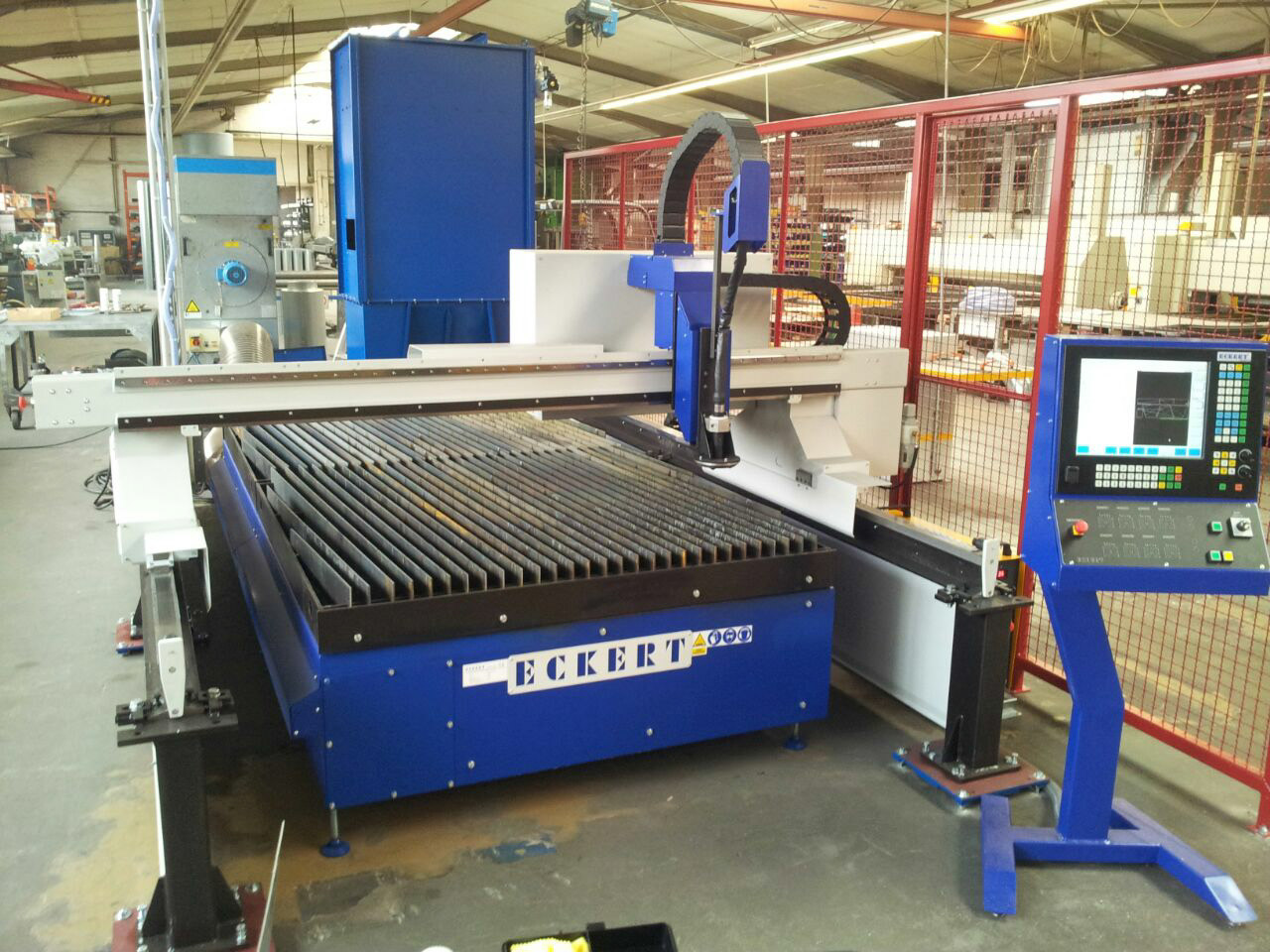

Fotos
