Plasma Eckert Ruby Eco

Solução econômica para pequenas e médias empresas. Ergonomia excecional e equipamentos de alta classe de fornecedores de prestígio.


Descrição

CARACTERÍSTICAS

Mesa de corte a Plasma Eckert, modelo Ruby Eco

A máquina de corte a plasma Ruby Eco foi projetada para pequenas e médias empresas. É um dispositivo cujas características mais importantes são: construção otimizada, operação ergonômica e baixo custo operacional.

A vantagem inovadora da máquina Ruby Eco é a capacidade de expansão com o aumento das necessidades dos clientes. O Ruby Eco pode ser atualizado com uma fonte de plasma mais potente, maior área de trabalho, tocha de oxigênio extra e mesa de extração, transformando até numa máquina Ruby HD totalmente funcional.

Vantagens principais:

  • Preço atraente de uma versão básica totalmente equipada
  • Equipamentos de alta qualidade de fornecedores de prestígio
  • Uso de um lençol freático ecológico para reduzir o ruído e a poluição
  • Capacidade de corte de aço até 30 mm de espessura
  • Alta durabilidade graças à construção independente da ponte e mesa de trabalho
  • Facilidade de uso incomparável

Tecnologia:

Construção

Além de uma solução robusta de pórtico de aço, a máquina consiste em componentes de alta classe de fornecedores de prestígio. Estes são motores potentes da Panasonic, bem como corrediças lineares de alta precisão e guias de esferas da Schneeberger.







Controlador CNC inteligente

O controlador CNC inteligente moderno é um dispositivo industrial de alta qualidade. A rica funcionalidade do software proprietário e a interface intuitiva permitem o uso total das possibilidades da máquina, mesmo pelo operador não preparado.







Mesa de aspiração

A mesa de corte modular da Eckert é livre de estática, por isso é durável em sua construção. Além disso, possui uma base removível na qual toda a grelha de corte fica exposta para limpeza rápida e fácil das caixas de escória em poucos passos. Este tipo de construção garante um trabalho seguro e produtivo.







Suporte de plasma

O suporte permite o uso total da tocha de plasma equipada. Exceto corte clássico, há possibilidade de marcação a plasma com menor amperagem.







Especificações

Fontes de plasma padrão

Kjellberg Máx. piercing Máx. da borda
CutFire 100i 20 milímetros 30 milímetros

Dados dados dependem do material envolvido e sua estrutura. A capacidade de perfurar depende do material, da espessura e também do sensor de altura e do acionamento.

Dados técnicos
Modelo Ruby ECO
Drives Servo AC
Largura de corte 1500 milímetros, 2000 milímetros
Comprimento de trabalho básico 3000 milímetros, 6000 milímetros
Velocidade de posicionamento 15000 mm/min
Espessura de corte a 30 milímetros
Precisão de posicionamento PN-EN 28206
Norma de segurança PN-EN 13850



Estes equipamentos podem ser fornecidos também com fontes da HYPERTHERM

Equipamento adicional

 Mesa por vácuo

As mesas por vácuo garantem a redução eficiente dos fumos gerados durante o processo de corte. Uma estrutura autônoma é usada na máquina de corte, o que significa que a mesa de trabalho não está fisicamente conectada aos trilhos. Esta construção garante que não haja influência do calor da mesa e elimina a transmissão de vibração da mesa para os trilhos para garantir uma longa vida útil dos trilhos e a melhor qualidade de corte possível.



Intensificador de ar

Instalação que aumenta a pressão de ar existente de 6 bar até 12 bar. Graças ao uso de um amplificador, podemos evitar a compra de um compressor adicional.





Mesa de água

uso de mesa de água na tecnologia de corte a plasma tem um efeito benéfico na redução da deformação das peças cortadas, reduzindo o nível de ruído e melhorando a qualidade das arestas do elemento cortado. Soluções implementadas de máquinas de corte de alta tecnologia, como construção de mesa independente de trilhos e pontes, aumentam a estabilidade, precisão de corte e vida útil da máquina. A utilização do lençol freático não requer a instalação de um sistema de filtragem.



Compressor

Uma unidade de preparação de ar de alto nível que garante ar de alta qualidade necessário para o bom funcionamento da fonte de plasma, unidade de filtragem, sistemas de dosagem de abrasivos (jato de água) e mesa de corte. O compressor está equipado com um secador refrigerado, filtros e um tanque de armazenamento de 500 l.





Sistema de exaustão de fumos

O sistema de exaustão de fumos é usado para eliminar fumos potencialmente perigosos e subprodutos de poeira das operações de corte térmico. Oferecemos modelos com área de filtro na faixa de 80 a 240 m2 e eficiência de até 15.000 m3/h. O sistema opcional de extinção de faíscas garante o amortecimento das brasas incandescentes e proporciona uma vida útil mais longa dos cartuchos de filtro.





Ventilação

Os ventiladores são usados ​​para extrair vapores e gases de exaustão gerados durante as operações de corte de metal da mesa de sucção. Dependendo da situação, os ventiladores podem ser instalados em ambientes internos ou externos.

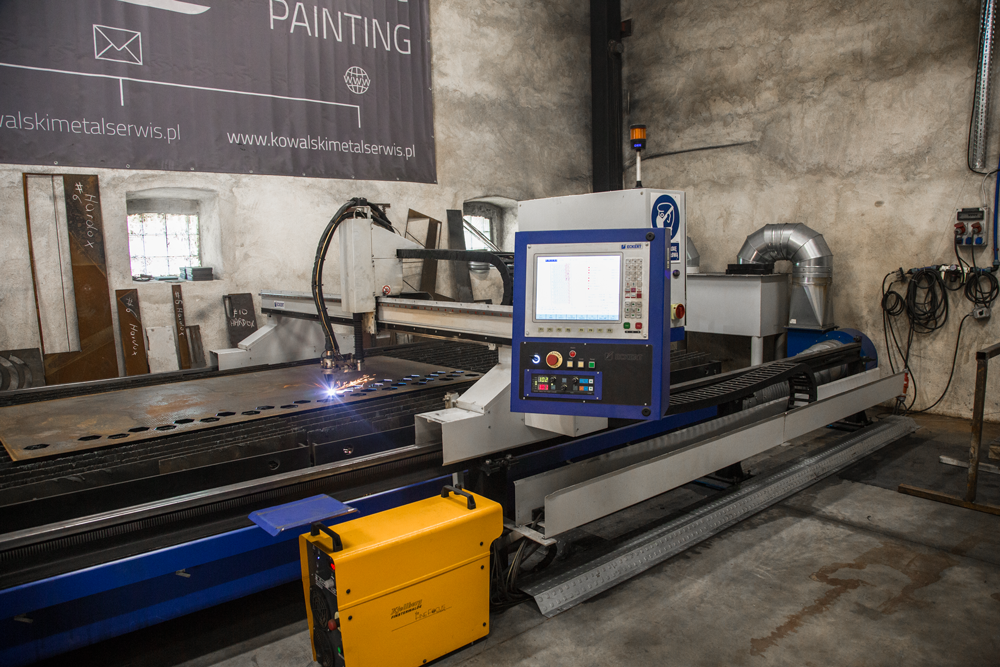

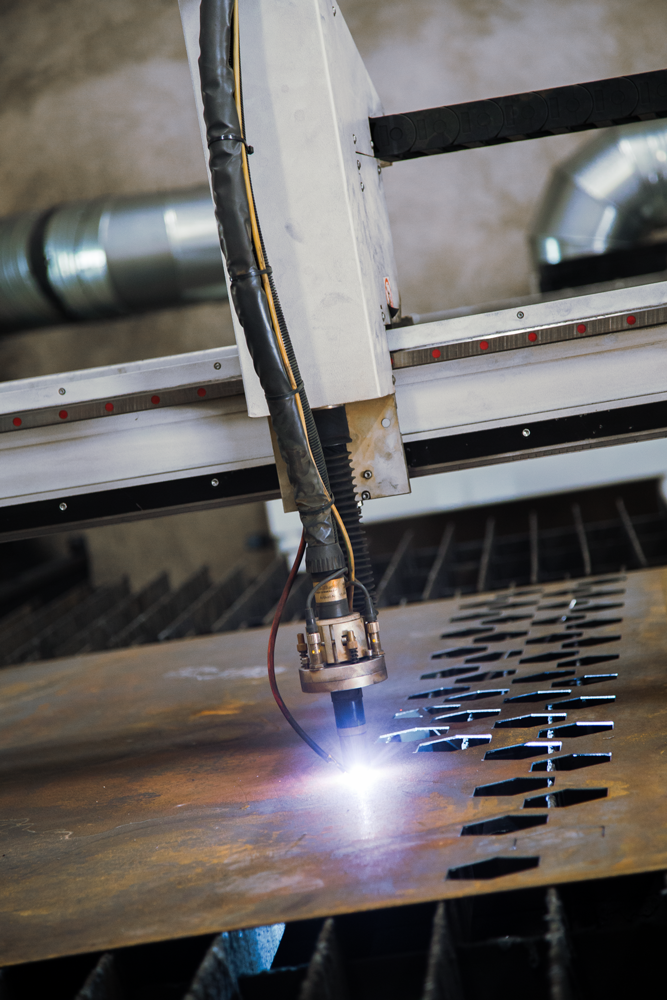

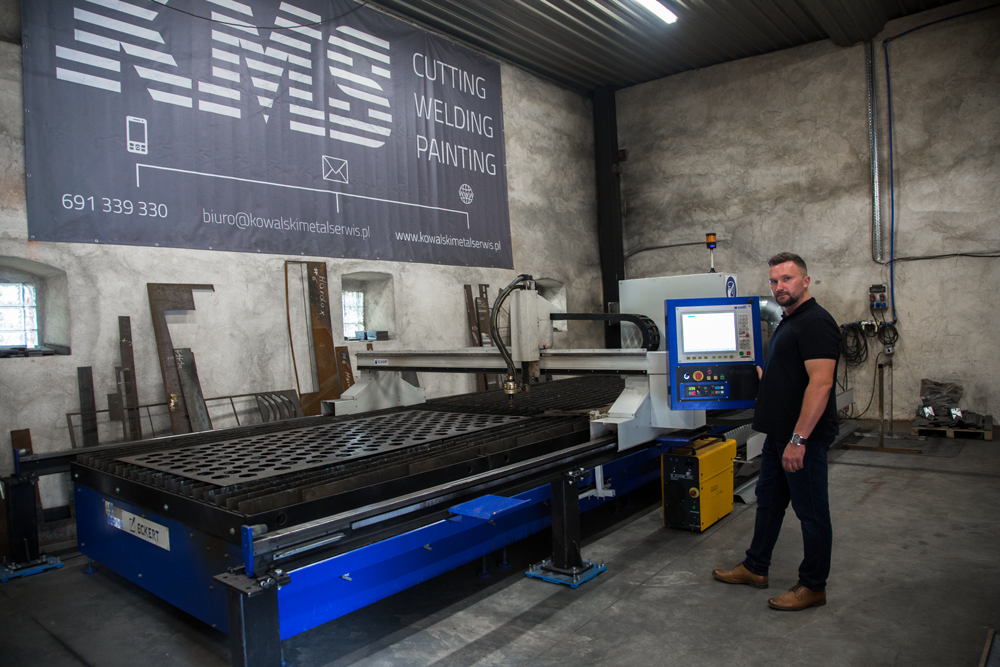

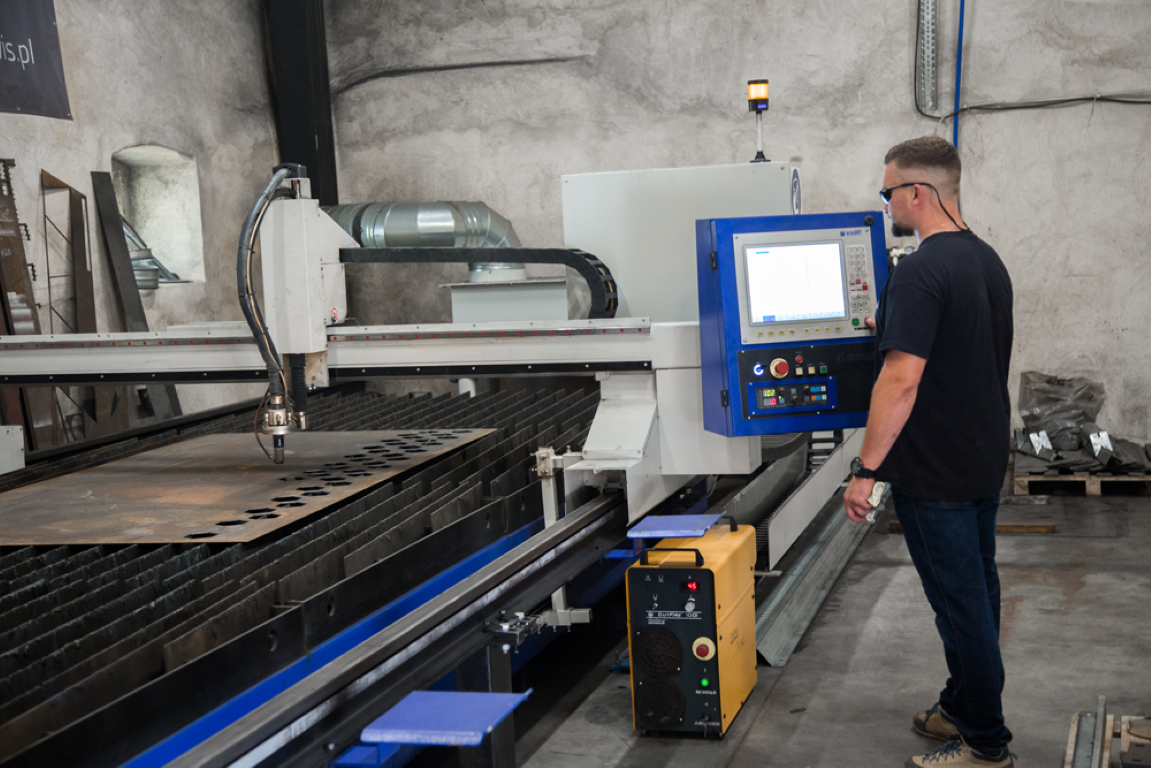

Fotos
