Plasma Eckert Ruby HD

Construção comprovada, componentes de marca e excelentes resultados de corte. Um novo player entre as máquinas de corte a plasma e oxicorte CNC.


Descrição

CARACTERÍSTICAS

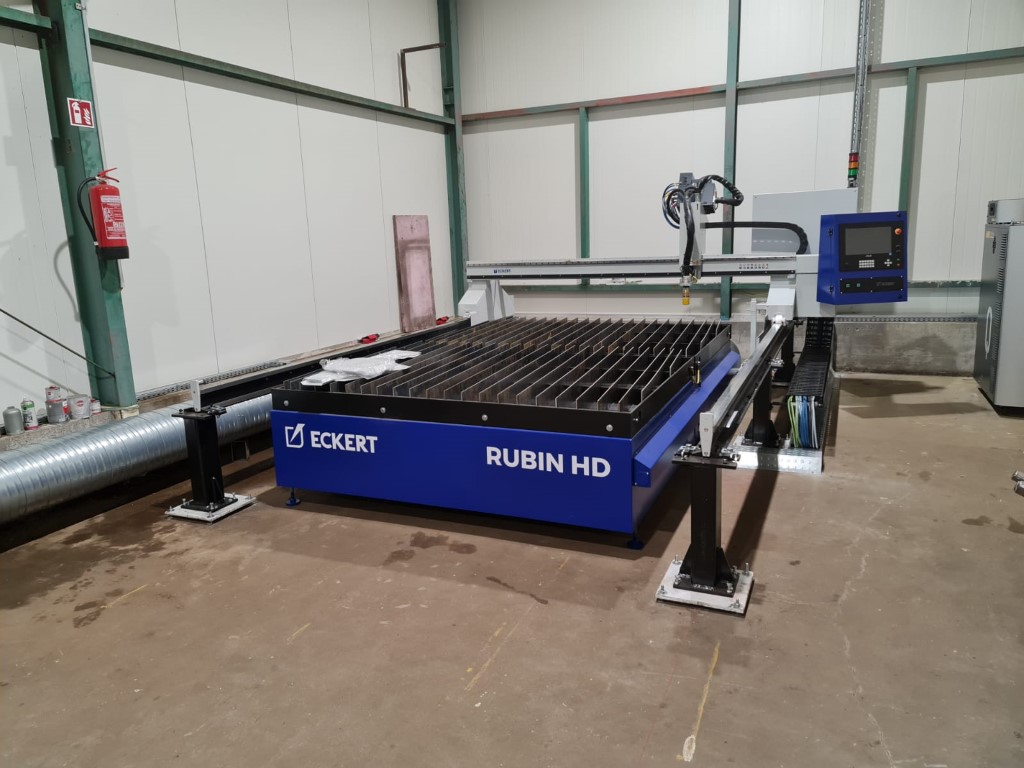

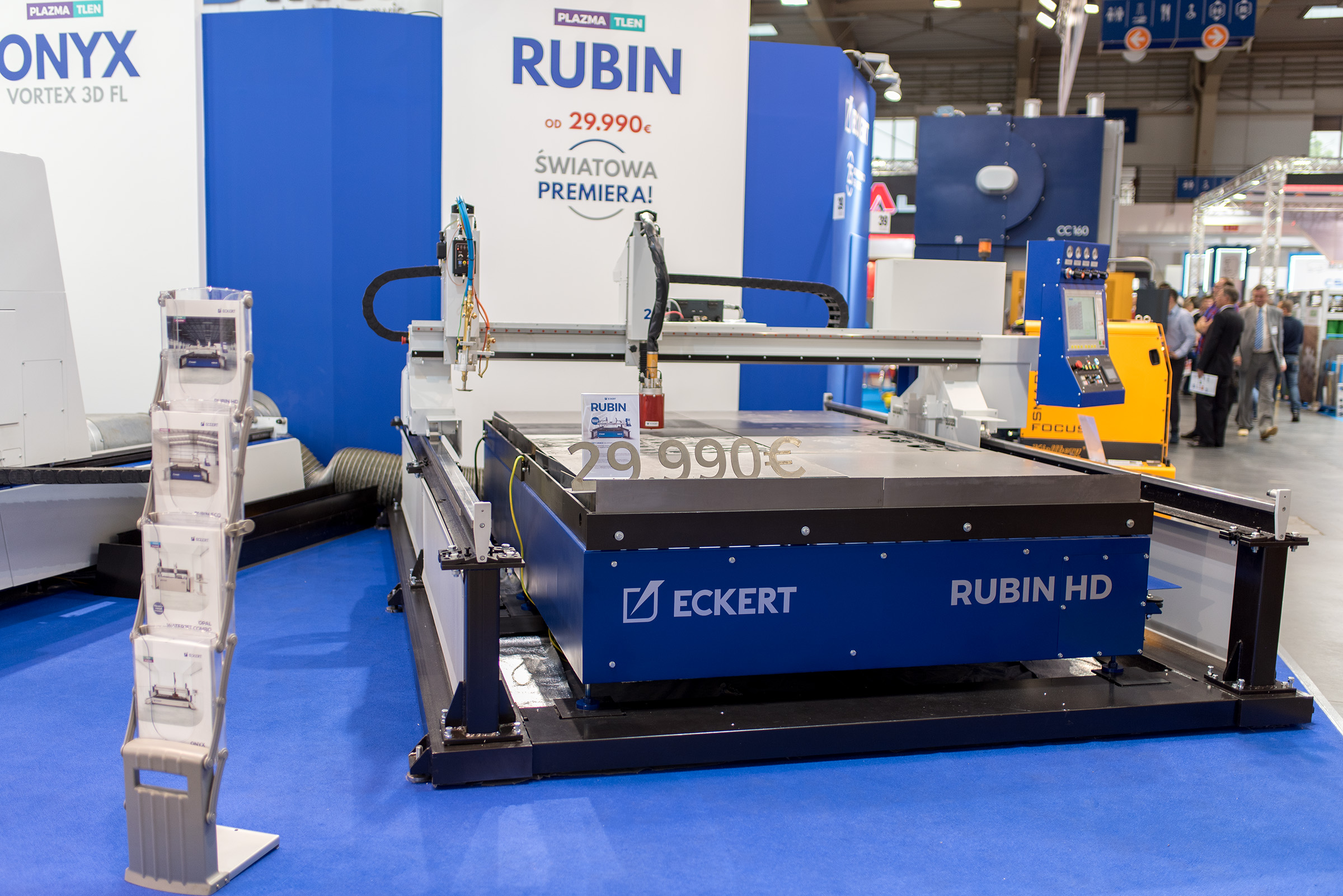

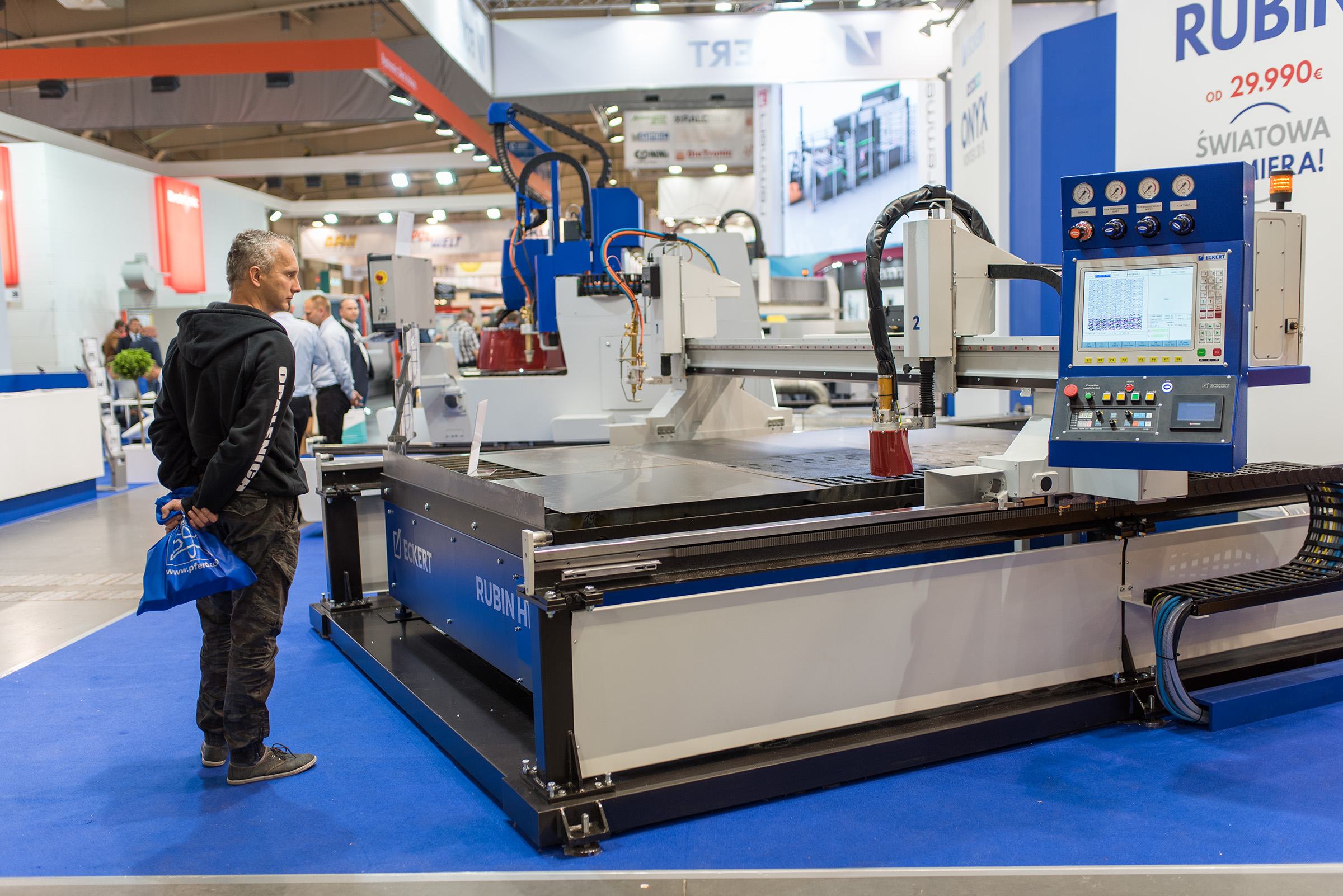

Mesa de corte a plasma Eckert, modelo Ruby HD

A máquina de corte a plasma-oxigénio Ruby HD foi projetada para empresas que procuram benefícios mensuráveis ​​a um preço extremamente atraente. É um dispositivo cujas características mais importantes são: componentes de marca, construção otimizada, manuseio ergonómico, boa qualidade de corte e baixo custo operacional.

Vantagens principais:

  • Preço atraente para uma versão básica ricamente equipada
  • Equipamentos de alta qualidade de fornecedores de prestígio
  • Capacidade de corte de aço de 1 mm a 100 mm de espessura
  • Alta durabilidade graças à construção independente da ponte e mesa de trabalho
  • Construção sólida baseada em perfis de aço
  • Facilidade de uso incomparável
  • Excelentes resultados de corte graças às fontes de plasma de uma marca de renome

Tecnologia:

Construção

Além de uma solução robusta de pórtico de aço, a máquina consiste em componentes de alta classe de fornecedores de prestígio. Estes são motores potentes da Panasonic, bem como corrediças lineares de alta precisão e guias de esferas da Schneeberger.

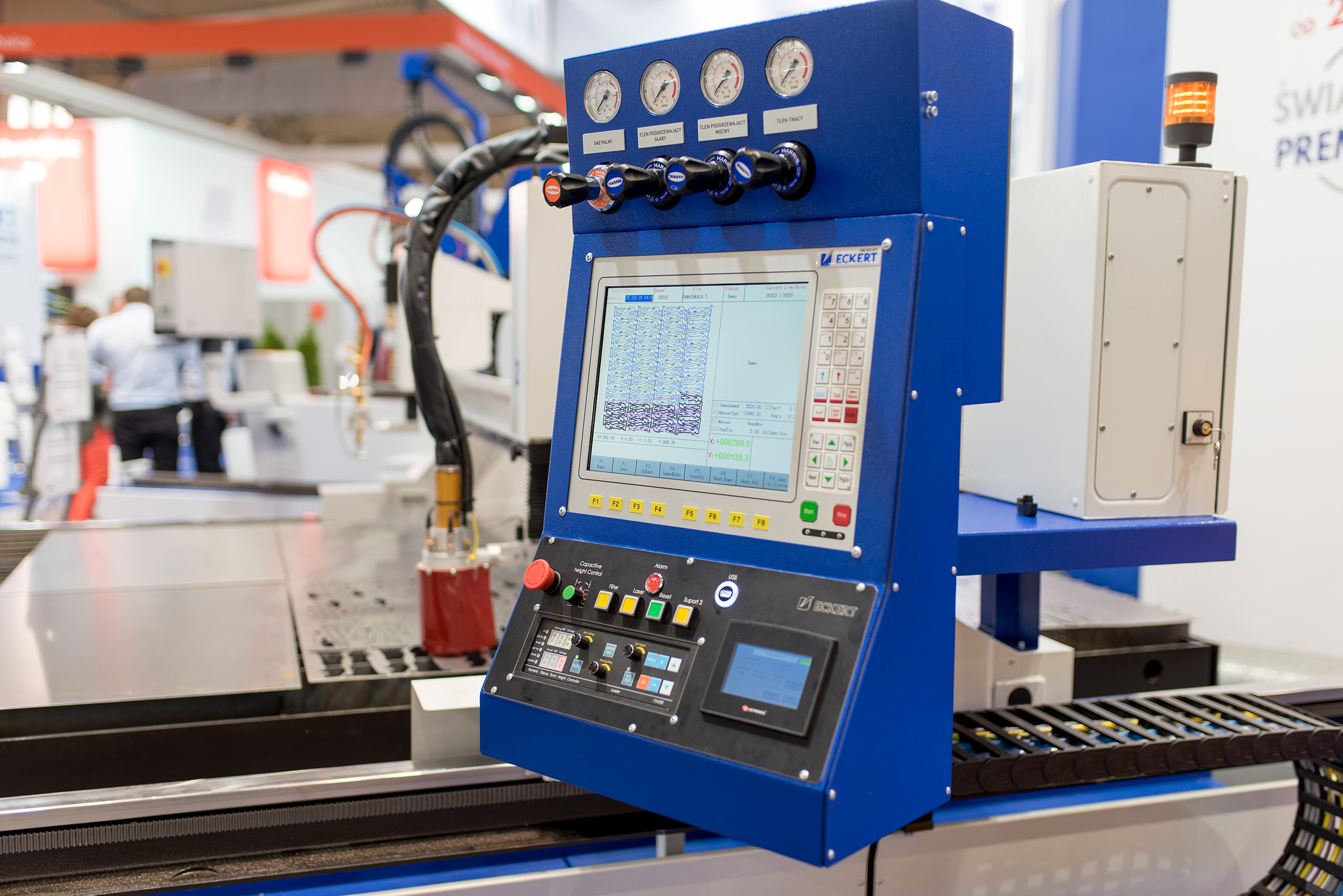

Controlador inteligente CNC Plus

O controlador moderno Smart CNC Plus é um dispositivo industrial de alta qualidade. A rica funcionalidade do software proprietário e a interface intuitiva possibilitam o uso das vantagens da máquina mesmo por operadores inexperientes.







Mesa de aspiração por vácuo

Mesas de sucção modulares garantem a eliminação eficiente de poeira durante o processo de corte. A máquina de corte foi implementada com a construção autoportante como base para o quadro com grades substituíveis. Tal construção oferece segurança e a melhor segurança e desempenho possível da mesa. A mesa de corte é fornecida com sistema inteligente de descarga de poeira da área de corte. Cada segmento é composto por estrutura de suporte com canais de descarga, viga diagonal, tanque de sucata e canais controlados pneumáticos.





Tocha de oxigênio

O maçarico de oxigênio é a solução de corte destinada ao corte de aço estrutural de baixo carbono e baixa liga. É capaz de processar uma ampla gama de espessuras de materiais. A tocha foi equipada com sensor de altura, ignição automática e possibilidade de ajuste manual do ângulo.







Suporte de plasma

O suporte permite o uso total da tocha de plasma equipada. Exceto corte clássico, há possibilidade de marcação a plasma com menor amperagem.











Especificações

Fontes de alimentação de plasma padrão

Kjellberg Máx. piercing Máx. da borda
SmartFocus 200e 30 milímetros 60 milímetros
SmartFocus 300e 40 milímetros 80 milímetros



Dados dados dependem do material envolvido e sua estrutura. A capacidade de perfurar depende do material, da espessura e também do sensor de altura e do acionamento.

Dados técnicos

Modelo Ruby HD
Drives Servo AC
Largura de corte 1500 milímetros, 2000 milímetros
Comprimento de trabalho básico 3000 milímetros, 6000 milímetros
Velocidade de posicionamento 15000 mm/min
Espessura de corte a 100 milímetros
Qualidade de corte PN-EN ISO 9013
Precisão de posicionamento PN-EN 28206
Norma de segurança PN-EN 13850



Estes equipamentos podem ser fornecidos também com fontes da HYPERTHERM

Equipamento adicional

 Mesa por vácuo

As mesas por vácuo garantem a redução eficiente dos fumos gerados durante o processo de corte. Uma estrutura autônoma é usada na máquina de corte, o que significa que a mesa de trabalho não está fisicamente conectada aos trilhos. Esta construção garante que não haja influência do calor da mesa e elimina a transmissão de vibração da mesa para os trilhos para garantir uma longa vida útil dos trilhos e a melhor qualidade de corte possível.



Sistema de exaustão de fumos

O sistema de exaustão de fumos é usado para eliminar fumos potencialmente perigosos e subprodutos de poeira das operações de corte térmico. Oferecemos modelos com área de filtro na faixa de 80 a 240 m2 e eficiência de até 15.000 m3/h. O sistema opcional de extinção de faíscas garante o amortecimento das brasas incandescentes e proporciona uma vida útil mais longa dos cartuchos de filtro.





Mesa de água

O uso de mesa de água na tecnologia de corte a plasma tem um efeito benéfico na redução da deformação das peças cortadas, reduzindo o nível de ruído e melhorando a qualidade das arestas do elemento cortado. Soluções implementadas de máquinas de corte de alta tecnologia, como construção de mesa independente de trilhos e pontes, aumentam a estabilidade, precisão de corte e vida útil da máquina. A utilização do lençol freático não requer a instalação de um sistema de filtragem.



Compressor

Uma unidade de preparação de ar de alto nível que garante ar de alta qualidade necessário para o bom funcionamento da fonte de plasma, unidade de filtragem, sistemas de dosagem de abrasivos (jato de água) e mesa de corte. O compressor está equipado com um secador refrigerado, filtros e um tanque de armazenamento de 500 l.





Intensificador de ar

Instalação que aumenta a pressão de ar existente de 6 bar até 12 bar. Graças ao uso de um amplificador, podemos evitar a compra de um compressor adicional.







Ventilação

Os ventiladores são usados ​​para extrair vapores e gases de exaustão gerados durante as operações de corte de metal da mesa de sucção. Dependendo da situação, os ventiladores podem ser instalados em ambientes internos ou externos.
